Mô tả

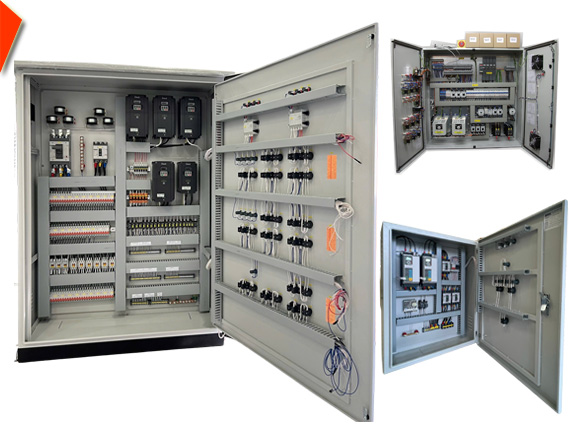

Hệ thống điện điều khiển Trạm bơm tiêu, bao gồm:
– Tủ điện hạ thế 3 Ngăn Vỏ tủ điện CRS
+ Tủ điều khiển trong nhà 1 lớp cánh
+ 3 khoang kích thước 2200x2400x650 mm
+ Dày 2mm, sơn màu Ghi Mã: 7032 Bao gồm:
– Tủ phân phối
– Tủ điều khiển Bơm
– Hệ thống điều khiển PLC
| I | TỦ ĐIỆN HẠ THẾ | DPTech/VN | Tủ | 1 |
| Vỏ tủ điện CRS – Tủ điều khiển trong nhà 1 lớp cánh – 3 khoang kích thước 2200x2400x650 mm – Dày 2mm, sơn màu Ghi Mã: 7032 | DPTech/VN | Tủ | 1 | |
| A | TỦ PHÂN PHỐI | |||
| a | Đầu vào | |||
| 1 | MCCB 3P 1250A 50kA | Schneider | cái | 1 |
| b | Hiển thị | |||
| 1 | Fuse 2A | cái | 6 | |
| 2 | Đèn báo pha | cái | 3 | |
| c | Đo đếm | |||
| 1 | CT 1200A/5A | Emic | cái | 4 |
| 2 | PCT 1200A/5A | Lightstar | cái | 4 |
| 3 | Đồng hồ phân tích chất lượng điện năng | Satec | Bộ | 1 |
| d | Protection | |||
| 1 | Bảo vệ pha | Selec | cái | 1 |
| 2 | Relay quá dòng / chạm đất (OC/EF) | Mikro | cái | 1 |
| 3 | Chống sét lan truyền | Mikro | cái | 1 |
| 4 | Rơ le bảo vệ hồ quang | Littel Fuse | cái | 1 |
| 5 | Cảm biến dạng điểm | Littel Fuse | cái | 2 |
| e | Bù công suất | |||
| 1 | Bộ điều khiển tụ bù tự động 6 cấp | Mikro | cái | 1 |
| 2 | MCCB 3P 50A 10kA | Schneider | cái | 6 |
| 3 | Contactor 3P-50A | Schneider | cái | 6 |
| 4 | Tụ bù 3 Vpha 30kVAr | Nuintek | cái | 6 |
| B | Tủ Điều Khiển Bơm | |||
| a | Protection | |||
| 1 | Emergency stop | cái | 1 | |
| b | Control | |||
| 1 | MCB 2P 10A 6KA | Schneider | cái | 2 |
| 2 | UPS 1P 1KVA | Prolink | Bộ | 1 |
| 3 | Biến áp cách li 500VA | Chint | cái | 1 |
| 4 | Bộ chuyển nguồn 220AC/24DC | cái | 1 | |
| c | Đầu ra | |||
| 1 | MCCB 3P 350A 36kA | Schneider | cái | 3 |
| 2 | MCB 3P 10A 6KA | Schneider | cái | 2 |
| 3 | Bộ khởi động mềm | NiDEC | Cái | 3 |
| 4 | Chuyển mạch 3 vị trí | Cái | 3 | |
| 5 | Nút ấn có đèn màu xanh | cái | 3 | |
| 6 | Nút ấn có đèn màu đỏ | cái | 3 | |
| 7 | Đèn báo lỗi màu vàng | cái | 3 | |
| 8 | Rolay 24VDC 4 cặp tiếp điểm + Đế | cái | 9 | |
| d | PLC | |||
| 1 | CPU 1214C, AC/DC/Relay, 14DI/10DO/2AI | Siemens | cái | 1 |
| 2 | Analog input, SM 1231, 4AI | Siemens | cái | 1 |
| 3 | Communication Board CB 1241, RS485 | Siemens | cái | 1 |
| 4 | SWITCH công nghiệp 5 cổng ETHERNET | Siemens | cái | 1 |
| e | Ventilation, light | |||
| 1 | MCB 2P 6A 6KA | Schneider | cái | 1 |
| 2 | Door limit switch | cái | 3 | |
| 3 | Electrical cabinet lighting | Cái | 3 | |
| 4 | Fan + filter | cái | 6 | |
| 5 | Thermostat | cái | 3 | |
| f | Thiết bị trường | |||
| 1 | MCB 2P 6A 6KA for instrument | Schneider | cái | 2 |
